【Wi-Fi+BLE】 Ai-WB2 系列模组专题
1. 产品简介
- 概述
Ai-WB2系列
Ai-WB2 系列模组是深圳市安信可科技有限公司开发的 Wi-Fi & BLE 模组，以 BL602 芯片为核心处理器，支持 Wi-Fi 802.11b/g/n 协议和 BLE 5.0 协议。
BL602 芯片配备低功耗 32 位 RISC CPU、276KB RAM 和众多外围接口，像 SDIO、SPI、UART、I2C、IR remote、PWM、ADC、DAC、PIR 及 GPIO 等，适用于物联网（IoT）、移动设备、可穿戴电子设备、智能家居等众多领域。
- 特性
- 支持 IEEE 802.11 b/g/n 协议
- Wi-Fi安全支持WPS/WEP/WPA/WPA2 Personal/WPA3
- 支持20MHz带宽，最高速率 72.2 Mbps
- Bluetooth 低能耗5.0，Bluetooth Mesh
- 支持 Station + BLE模式、Station + SoftAP + BLE模式
- 支持32-bit RISC CPU，276KB RAM
- 安全启动，支持使用ECC-256签名的镜像
- 支持QSPI/SPI Flash即时AES解密（OTFAD）,支持AES 128 CTR模式
- 支持AES 128/192/256位加密引擎
- 支持SHA-1/224/256
- 支持真实随机数发生器 (TRNG)
- 公钥加速器 (PKA), 支持大数基本运算, 软件提供签名，验证等应用程序接口
- 支持SDIO，SPI，UART，I2C，IR remote，PWM，ADC，DAC，PIR，GPIO等
- 集成 Wi-Fi MAC/BB/RF/PA/LNA/BT
- 支持多种休眠模式，深度睡眠电流12μA
- 通用AT指令可快速上手
- 支持二次开发，集成了Windows、Linux开发环境

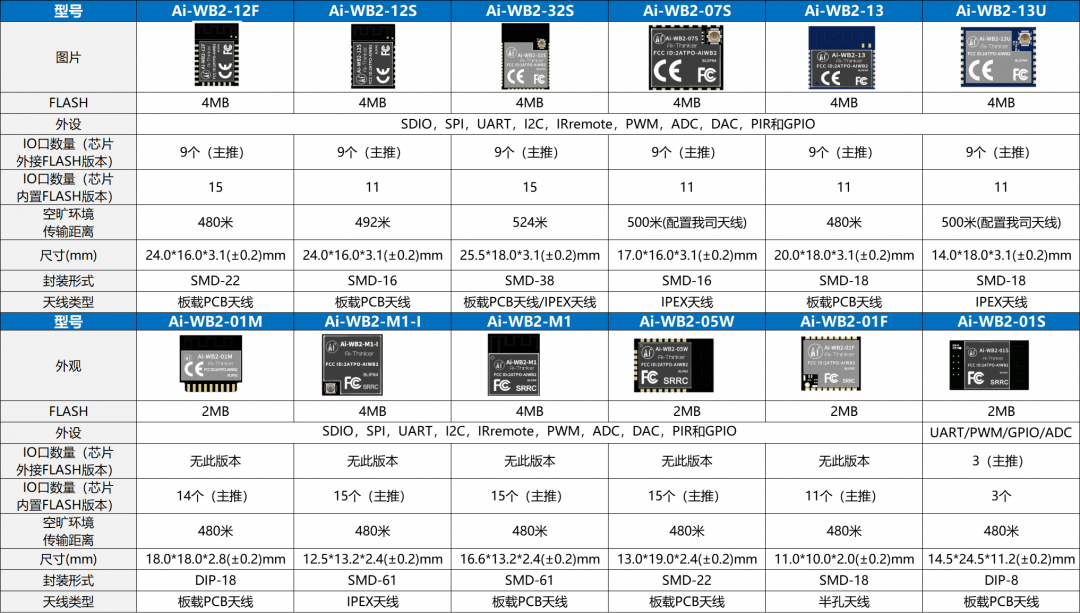

- 选型表
选型表: 点击下载
2. 规格书、PCB封装、原理图
| 模组型号 | 中文规格书 | Datasheets | PCB封装 | 原理图 | 芯片数据手册 | 芯片参考手册 |
|---|---|---|---|---|---|---|
| Ai-WB2-01F | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-01M | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-01S | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-01N | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-05W | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-07S | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-07S宽温版 | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-12F | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-12F宽温版 | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-12S | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-13 | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-13U | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-32S | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-M1 | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-M1-I | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-WB2-12F-Kit | 点击查看 | View | - | 点击查看 | - | - |
| Ai-WB2-13-Kit | 点击查看 | View | - | 点击查看 | - | - |
| Ai-WB2-32S-Kit | 点击查看 | View | - | 点击查看 | - | - |
- ASCII（.asc）文件导入AltiumDesigner（AD）操作说明：点击下载
3. AT指令集
- Combo-AT指令集
4. 固件下载、烧录及调试
- 常规固件
| 模组型号 | 固件号 | 固件描述 | 版本 | 链接 |
|---|---|---|---|---|
| Ai-WB2系列 | ⭐2328号 | ComboAT中间件常规固件 | V4.18_P23.1.0 | 点击下载 |
| Ai-WB2系列 | 1823号 | AT常规固件，兼容乐鑫固件 | V1.5.1 | 点击下载 |
| Ai-WB2系列 | 1923号 | ComboAT V2常规固件 | V4.18_P1.4.4 | 点击下载 |
| Ai-WB2系列 | 2103号 | AT通用常规固件，兼容乐鑫固件 | V2.3.7 | 点击下载 |
| Ai-WB2系列 | 2235号 | Combo常规固件 | V4.18_P2 | 点击下载 |
- NFC APP配网固件
- 云平台对接固件
5. 开发指南
- 二次开发指导文件
| 资源类型 | 链接 |
|---|---|
| SDK源码 | 点击跳转GitHub |
| Linux开发环境搭建 | 点击跳转 |
| windows开发环境搭建 | 视频链接 |
| windows开发环境搭建 | 点击跳转 |
| 编程指南 | 点击跳转 |
| 固件烧写软件 | 点击下载 点击下载（开发板专用） |
| 静态内存分析软件 | 点击下载 |
- 开发教程
6. FAQ
- 常见问题FAQ：点击查看
7. 测试报告
- 硬件可靠性测试报告
- 双85测试报告
- 功耗测试报告
- 吞吐量测试
- 资料包：点击下载
- 已兼容路由器型号清单
- 清单下载：点击下载
8. 认证相关
- 认证证书
- 系列认证证书：点击查看
