【Wi-Fi6+音视频】 Ai-M61 系列模组专题
1. 产品简介
- 概述
Ai-M61系列
Ai-M61系列模组是深圳市安信可科技有限公司开发的 Wi-Fi 6 & 蓝牙双模模组，搭载 BL618 芯片，支持 Wi-Fi 802.11b/g/n/ax 和 BLE 5.3 协议。
BL618芯片配备低功耗 32 位 RISC-V CPU，主频高达 320MHz，提供 DVP、MJPEG、Display、Audio Codec、USB2.0 等丰富接口。
适用于音视频多媒体、物联网、移动设备、智能家居等场景。
- 特性
- 支持 IEEE 802.11 b/g/n/ax 协议
- 支持 BLE 5.3
- 支持 Thread
- 支持Wi-Fi/BLE/Thread 共存
- Wi-Fi安全支持 WPS/WEP/WPA/WPA2/WPA3
- 支持 20/40MHz 带宽，1T1R，最高速率 229.4 Mbps
- 支持 STA、SoftAP、STA+SoftAP 和 sniffer 模式
- 带 FPU 和 DSP 的 32 位 RISC-V CPU，最高主频可达 320M
- 532KB SRAM，128KB ROM，4Kb eFuse
- 集成射频 Balun、PA/LNA
- 支持安全启动; 安全调试
- 支持 XIP QSPI On-The-Fly AES 解密 (OTFAD)
- 支持 TrustZone
- 支持 AES-CBC/CCM/GCM/XTS 模式
- 支持 MD5、SHA-1/224/256/384/512
- 支持 TRNG（真随机数生成器）
- 支持用于 RSA/ECC 的 PKA（公钥加速器）
- 支持 BLE 的 Wi-Fi 快速连接
- 通用AT指令可快速上手
- 支持二次开发，集成了 Windows、Linux 开发环境

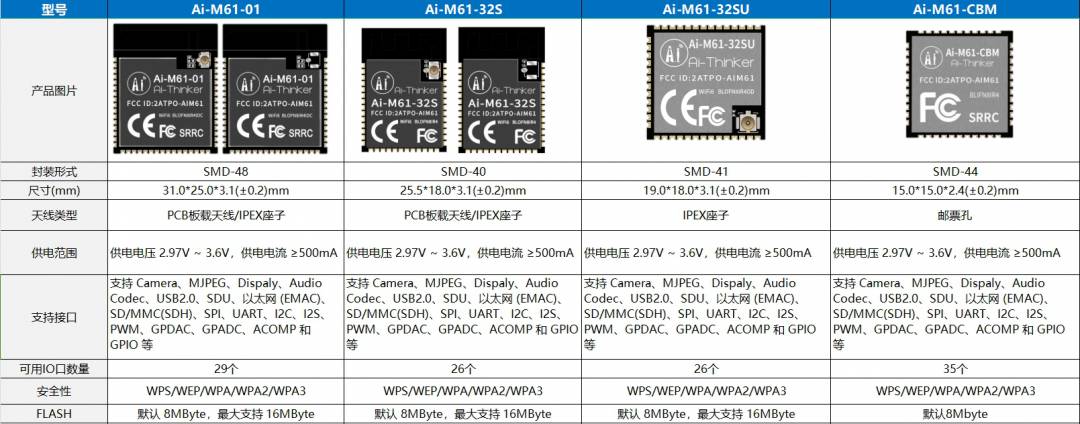

- 选型表
2. 规格书、PCB封装、原理图
| 模组型号 | 中文规格书 | Datasheets | PCB封装 | 原理图 | 芯片数据手册 | 芯片参考手册 |
|---|---|---|---|---|---|---|
| Ai-M61-01 | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-M61-32S | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-M61-32SU | 点击查看 | View | 点击下载 | - | 中文 EN | 中文 EN |
| Ai-M61-CBM | 点击查看 | View | 点击下载 | - | - | - |
| Ai-M61-32S-Kit | 点击查看 | View | - | 点击下载 | - | - |
- ASCII（.asc）文件导入AltiumDesigner（AD）操作说明：点击下载
3. 固件相关
- 固件下载及调试
| 模组型号 | 固件号 | 固件描述 | 版本 | 链接 |
|---|---|---|---|---|
| Ai-M61 | ⭐2910号 | AT中间件常规固件 | V4.18_P2.1.0 | 点击下载 |
| Ai-M61 | 2361号 | BL618爱星云中间件灯控常规固件 | V4.18_P1.2.0 | 点击下载 |
| Ai-M61 | 2330号 | BL618爱星云中间件常规固件 | V4.18_P1.2.0 | 点击下载 |
4. 开发指南
- 二次开发指导文件
- 二次开发SDK源码地址：点击跳转
5. FAQ
- 常见问题FAQ：点击查看
6. 测试报告
- 功耗测试报告
| 模组型号 | 测试报告 |
|---|---|
| Ai-M61-01 | 点击查看 |
| Ai-M61-32SU | 点击查看 |
| Ai-M61-32S | 点击查看 |
| Ai-M61-CBM | 点击查看 |
- 双85测试报告
- Ai-M61-32S 双85测试报告：点击查看
- 硬件可靠性测试报告
| 模组型号 | 测试报告 |
|---|---|
| Ai-M61-01 | 点击查看 |
| Ai-M61-32SU | 点击查看 |
| Ai-M61-32S | 点击查看 |
| Ai-M61-CBM | 点击查看 |
7. 认证相关
- 认证证书
- 系列认证证书：点击查看
