小安派-Eyes-Rx 多功能开发板

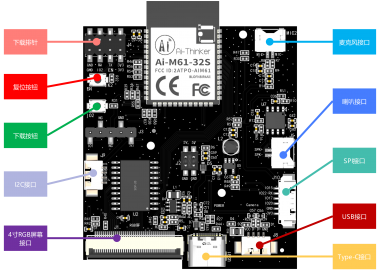

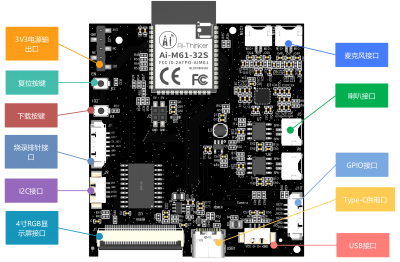

                AiPi-Eyes-R1                                           AiPi-Eyes-R2

介绍视频

介绍视频：一键掌控家庭设备！安信可爱星物联86盒，智能家居小白也能轻松上手！

1. 概述

小安派-Eyes-R1/R2是安信可开源团队专门为Ai-M61-32S设计的4寸RGB显示屏驱动板，显示屏分辨率为480*480像素，支持电容触摸，并支持USB摄像头接入。
小安派-Eyes-R1带外置ES8388音频芯片，支持两路音频输入输出。
小安派-Eyes-R2采用内置CodeC，支持单路音频输入输出。
所搭载的Ai-M61-32S 模组支持WiFi6、BLE5.3。具有丰富的外设接口，具体包括 DVP、MJPEG、Dispaly、AudioCodec、USB2.0、SDU、以太网 (EMAC)、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP 和 GPIO 等。集成了SPI屏幕接口，DVP摄像头接口，预留TF卡座，并且引出USB接口，可接入USB摄像头。

2. 开发资料

- 使用说明

AiPi-Eyes-R1/R2：点击下载

- 原理图

AiPi-Eyes-R1：点击下载
AiPi-Eyes-R2：点击下载

- PCBA资料

AiPi-Eyes-R1 **在线PCB 工程地址：**https://oshwhub.com/ai-thiner_openteam/aipi-eyes-r1_v1-0
AiPi-Eyes-R2 **在线PCB 工程地址：**https://oshwhub.com/ai-thiner_openteam/aipi-eyes-r2_v1-0
AiPi-Eyes-R1 PCBA工程文件:点击下载
AiPi-Eyes-R2 PCBA工程文件:点击下载

- 源码及固件

测试固件源码地址: https://github.com/Ai-Thinker-Open/AiPi-Open-Kits/tree/master/AiPi-Eyes-Rx
AiPi-Eyes-R1测试固件：点击下载
AiPi-Eyes-R2测试固件：点击下载

3. 其他资料

ES8388音频解码芯片手册：点击查看
4寸屏资料：点击查看
BL618芯片参考手册：点击查看
BL618芯片数据手册：点击查看

4. 教程

小安派环境搭建
- 零基础搭建小安派Windows 开发环境
- 零基础搭建小安派Linux开发环境之【Linux 系统安装】
- 零基础搭建小安派Linux开发环境之【编译运行Hello world】
- 实用工具：点击下载：工具使用方法 (贡献者：业余菜狗-安信可论坛用户-http://bbs.ai-thinker.com)
小安派开发干货
